產品簡介:
概述
LG系列螺桿真空泵，是我公司自主研發的技術先進的干式真空泵。 它的工作原理，是利用兩個相平行的螺桿，在泵腔中作同步高速反向旋轉而產生吸氣和排氣作用。兩螺桿經過精細動平衡處理，由軸承支撐，安裝在泵殼中，螺桿與螺桿之間有一定間隙，因此泵工作時運行平穩，相互之間無摩擦，工作腔無需工作介質。因此，螺桿真空泵能抽除含有大量可凝性氣體及粉塵的氣體，是環境友好型、節能型真空泵。它是旋片真空泵、液環真空泵，往復真空泵、 滑閥真空泵的更新換代產品。
工作原理
如圖所示，螺桿真空泵內裝有—對平行的螺旋狀的轉子，兩個轉子的泵體內通過—對精密齒輪保持同步反向旋轉。 轉子與轉子之間，轉子與泵體之間又有摩擦且保持—定的間隙，兩個轉子與泵體之間形成了多個密封腔， 密封腔的個數等于轉子的螺旋圈數。 兩個轉子在按圖中方向旋轉時，與吸氣口相連的密封腔的空間逐漸增大，氣體被吸收并被傳送到排氣側，排氣側的密封腔空間在旋轉過程中逐漸變小，氣體被壓縮到排氣口這些密封腔有規律的從泵的進氣口側往排氣口側“移動”，這樣氣體就以旋流的方式運送出去。泵的持續運動不改變氣體流動方向，這樣就可以在—定范圍內將氣體夾帶的微粒以蒸汽抽送出去。 長時間運轉時需向泵體及側蓋的夾套內通入適量的冷卻液以對泵進行冷卻，以實現溫度的均衡，因壓縮熱主要在排氣側，為了充分冷卻轉子，在多數情況下可以將適量的空氣或其他合適的氣體通過滲氣口導入泵腔內。

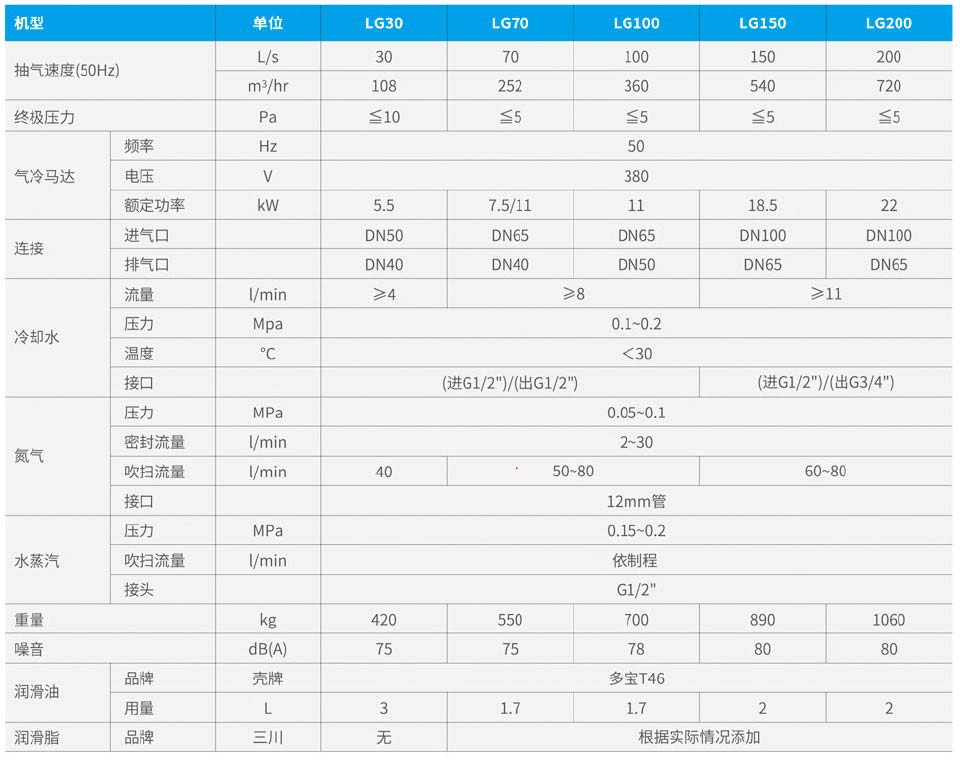

性能及規格

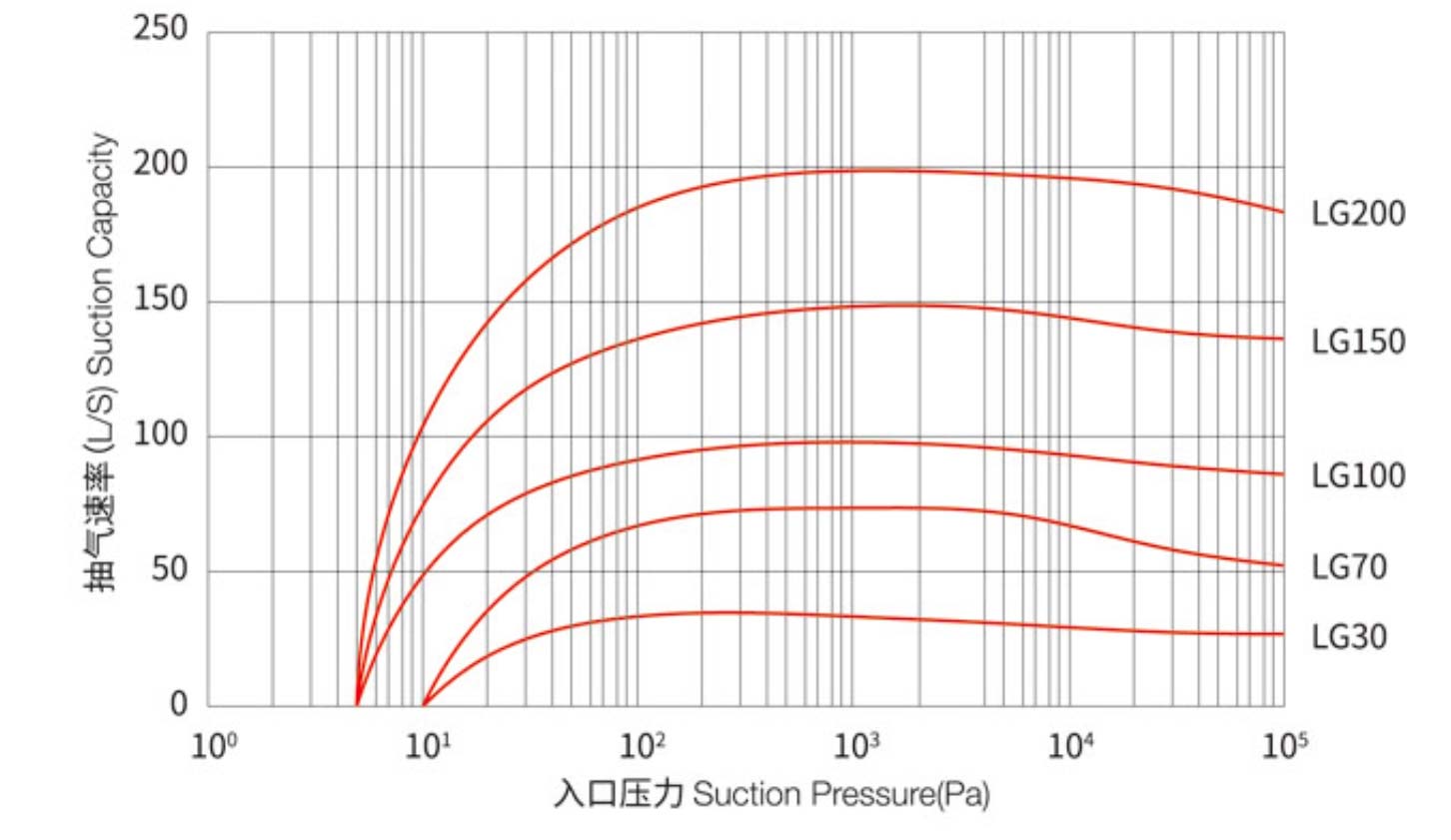

特性曲線
